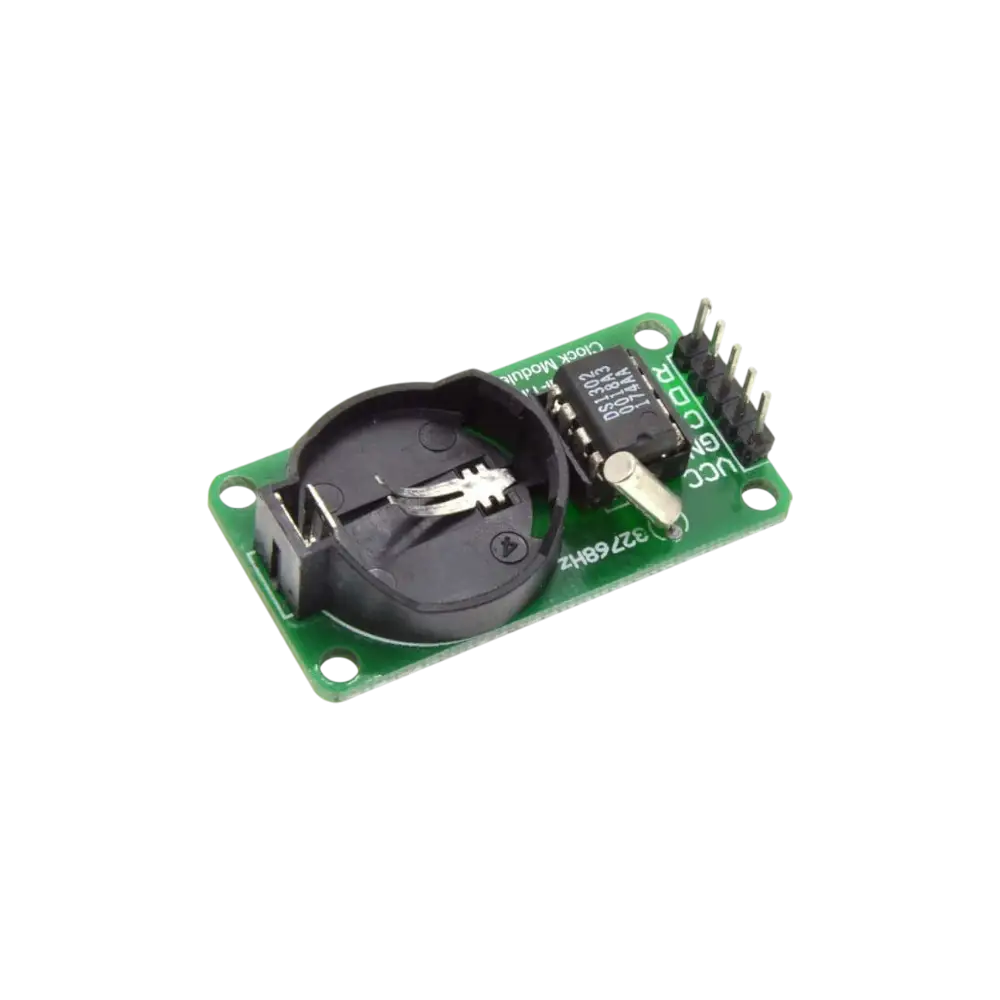

DALLAS DS1302 es la compañía lanzó carga lenta el chip reloj, que contiene un reloj en tiempo real / calendario y 31 bytes de RAM estática, a través de una interfaz en serie sencilla de comunicarse con el microcontrolador.En tiempo real circuito de reloj / calendario proporciona segundos, minutos, horas, días, semanas, meses, años de información, el número de días por mes y año bisiesto se ajustan automáticamente el número de días.
El funcionamiento del reloj por indicador AM / PM decidió utilizar el formato de 24 o 12 horas.DS1302 entre el microcontrolador puede simplemente adoptar la forma síncrona el puerto serie utilizado tres líneas: (1) RST Reset (2) I / O líneas de datos (3) SCLK Reloj de serie.
Reloj / RAM leer / escribir datos en un byte o hasta 31 bytes de carácter comunicación tipo de conjunto.Trabajo DS1302 para mantener los datos de consumo de baja potencia y la información del reloj cuando la alimentación es menos de 1 1µW.
| Voltaje de alimentación | 3.3V - 5.5V |
| consumo de corriente | 2 mA |
| Temperatura de operación | 0°C - 70°C |
| Característica | |
|---|---|
| Largo | 4.3 cm |
| Ancho | 2.2 cm |
| Alto | 1.2 cm |
| Peso | 7 gr |
-
attach_file
0.20 MB modulo de reloj 1302 (2020-01-30 13-14-11).pdfcloud_download
